SN-D5000系列-差压变送器用于测量液体、 气体或蒸汽的液位、密度、压力、以及流量， 然后将其转变成 4～20mADC HART 电流信号输出 。也可与 HART375 或 HART475 手操器相互通信 ，进行参数设定、过程监控等。

标准规格  （以标准零点为基准调校量程，不锈钢 316L 膜片，填充液为硅油）

1：性能规格  调量程的参考精度

（包括从零点开始的线性、回差和重复性） ± 0.075% 若 TF>10 (TF=最大量程/调节量程)则为： ±(0.0075×TF)% 平方根输出精度为以上线性参考精度的 1.5 倍  可选最高高精度 0.05%。

量程极限  在量程的上下限范围内，可以任意调整. 建议选择量程比尽可能低的量程代码，以优化性 能特征。

零点设置  零点和量程可以调节到表中测量范围内的任何 值，只要：标定量程≥最小量程

安装位置影响  与膜片面平行方向的安装位置变化不会造成零 漂影响，若安装位置与膜片面超过 90°的变化， 会发生<0.4KPa 范围内的零位影响，可以通过调 节调零校正。无量程影响。

输出 2 线制，4～20mADC，可选 HART 输出数字通讯， 可选择线性或平方根输出。 输出信号极限：Imin=3.8mA，Imax=20.8mA

报警电流  低报模式（最小）：3.8 mA 高报模式（最大）：20.8 mA 不报模式（保持）：保持故障前的有效电流值 报警电流标准设置：高报模式

响应时间  放大器部件阻尼常数为 0.1s；传感器时间常数为 0.1～1.6s，取决于量程及量程比。附加的可调 时间常数为：0.1～60s。 对非线性输出（如平方根功能）的影响取决于该 功能，并可据此计算。

预热时间： < 15s 环境温度 -40～85℃ 带液晶显示、氟橡胶密封圈时 -20～70℃

储存温度/运输温度 -50～85℃；带液晶显示时：-40～85℃

工作压力 额定工作压力分为：16MPa、25MPa、40MPa 三档

静压极限 从 3.5KPa 绝对压力至额定压力，保护压力可大 于额定压力的 1.5 倍，同时加于变送器两侧。 单向过载极限：单向过载可达额定压力

电磁兼容性(EMC)  见下页《电磁兼容性附表》

3：安装  电源及负载条件  电源电压为 24V，R≤(Us-12V)/Imax kΩ 其中 Imax=20.8 mA

最大电源电压：42VDC 最小电源电压：12VDC，15VDC（背光液晶显示） 数字通讯负载范围： 250～600Ω

电气连接  M20X1.5 电缆密封扣，接线端子适用于 0.5～ 2.5mm2的导线。

过程连接  过程连接法兰的两端面有 NPT 1/4 和 UNF 7/16`` 内螺纹。

4：物理规格  材质  测量膜盒：不锈钢 316L 膜片： 不锈钢 316L、哈氏合金 C 过程法兰：不锈钢 304 螺母及螺栓：不锈钢（A4） 填充液： 硅油 密封圈： 丁腈橡胶（NBR）、氟橡胶（FKM）、 聚四氟乙烯（PTFE） 变送器外壳：铝合金材质，外表喷涂环氧树脂 外壳密封圈：丁腈橡胶（NBR） 铭牌： 不锈钢 304

重量：3.5kg（无：液晶显示、安装支架、过程 连接）

外壳防护等级：IP67

注：（1）A 性能等级说明：测试时，在技术规范极限内性能正常。  （2）B 性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。  外形尺寸 单位（mm）

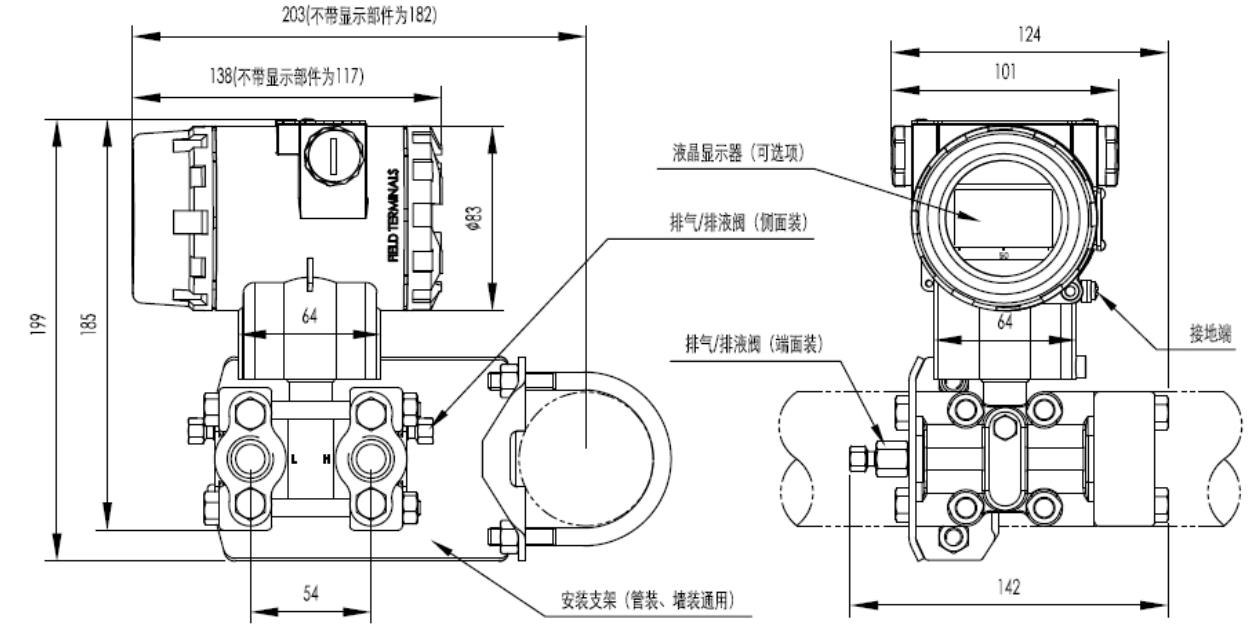

水平配管连接方式（侧面）                                                                                       水平配管连接方式（正面）

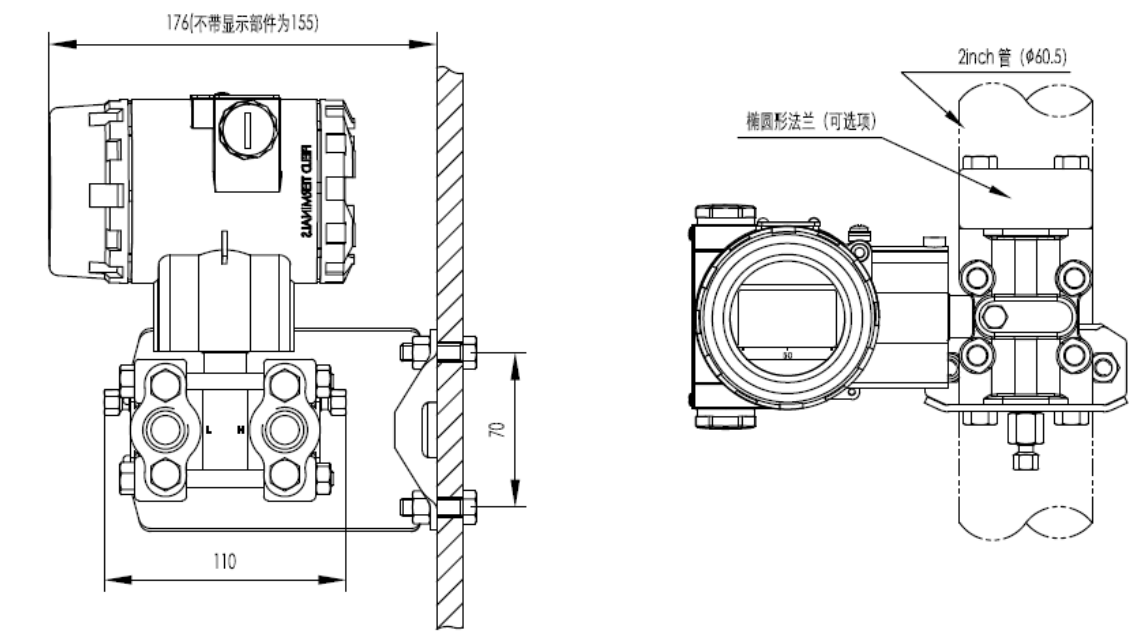

墙装连接方式                                                                     垂直配管连接方式
